5V, USB, 行動電源, 這二年已經漸漸地成了3C使用標準…
面對廠商各做各的裝置接頭… 可以藉由USB轉換頭來達成使用..
監看裝置使用中的 電壓/電流, 也還可以自己做做土炮…
但要能監看裝置 累積輸入/累積輸出 數據, 那就要靠測試治具了.

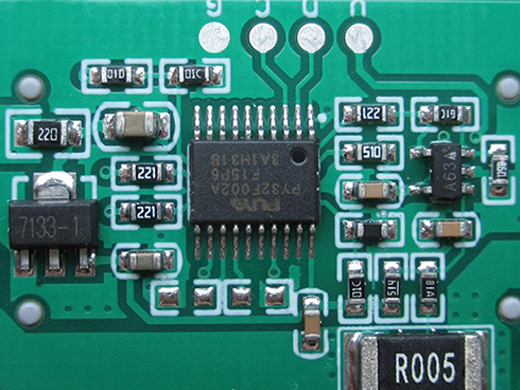

Model: KCX-017
Input: 3~7V/50mA~3500mA
Output: 3~7V/50mA~3500mA
Capacity: 0~19999mAh
另購放電模組: 10W5.1RJx2, 可切換做為1A/2A負載
自製電源轉接: DC Plug/Jack 轉成 USB Type A (母)
方便做負載輸出測試!
AILI 18650行動電源+NoteBook拆機電池(18650×4) 做充電測試
二組行動電源,
充飽電後的數據分別是 7926mA/6498mA 電池應該是快不行了!
放電後的數據分別是 3560mA/3560mA 輸出祗有輸入的一半量?
經由的簡單轉接後, 也可以測試變壓器負載時的電壓電流..
明顯測出輸出不足2A, 而且有壓降!
這幾年對岸電子產品的開發速度, 真的是快得沒話說…
這種小治具, 從 七段顯示 > LCD顯示 > OLED顯示 這樣進化…
台灣?? 真的要加加油了啦~~ 吽!!
— 2015/01/08
淘寶上買零件時, 順便又買了一件新版的USB 電壓/電流 測試儀,
體積大小差不多, 但多了功率顯示, 看起來更專業了… (笑)
